一、概述

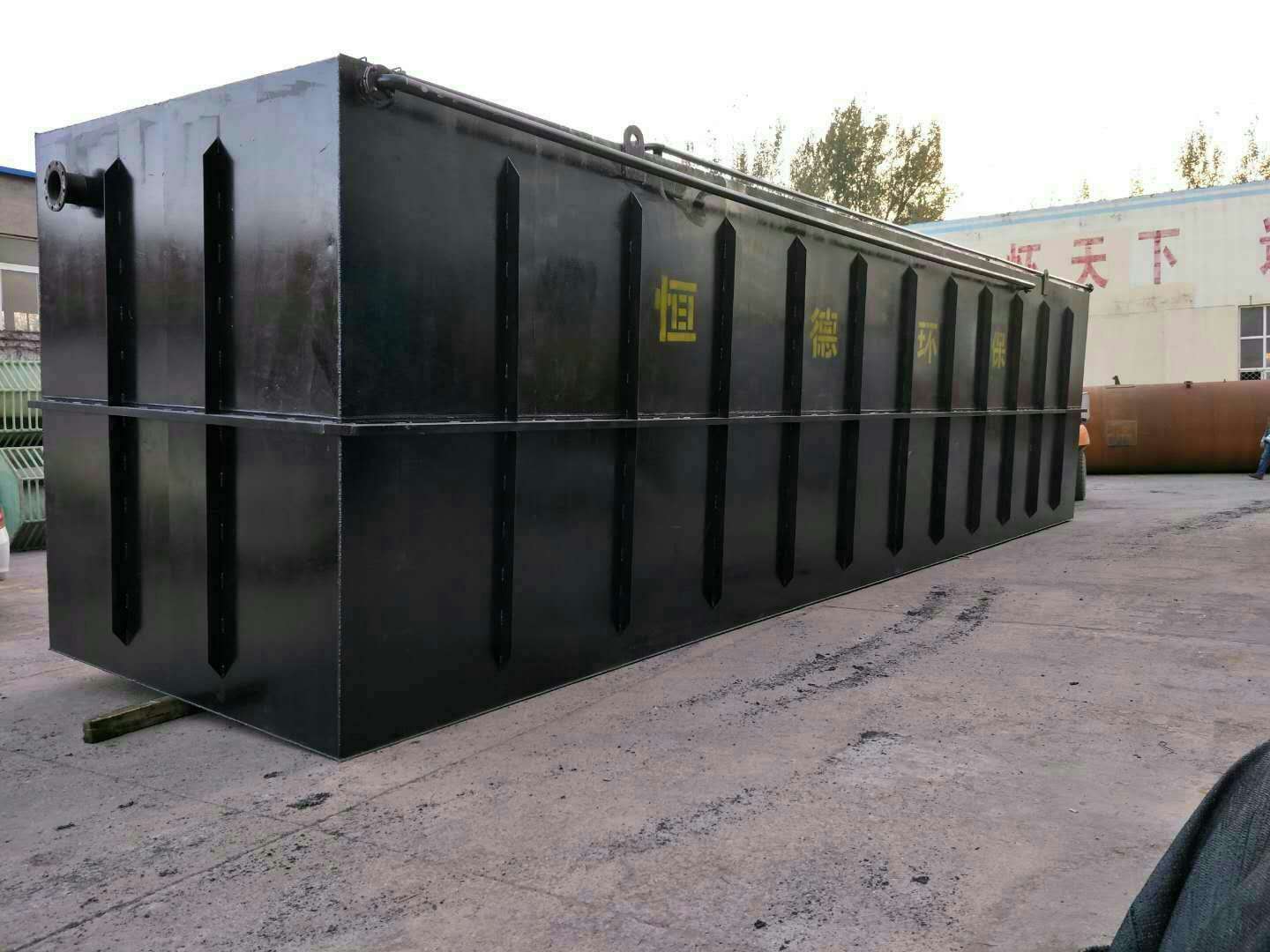

  生活污水是居民日常生活中排出的废水，主要来源于居住建筑和公共建筑，如住宅、机关、学校、医院、商店、公共场所及工业企业卫生间等。生活污水所含的污染物主要是有机物(如蛋白质、碳水化合物、脂肪、尿素、氨氮等) 和大量病原微生物(如寄生虫卵和肠道传染病毒等)。存在于生活污水中的有机物极不稳定，容易腐化而产生恶臭。细菌和病原体以生活污水中有机物为营养而大量繁殖，可导致传染病蔓延流行。因此，生活污水排放前必须进行处理。 在总结国内外生活污水处理装置的运行基础上，结合我公司自己的科研成果和工程实践，设计出一套生活污水处理装置-A/O地埋式一体化污水处理设备。

  该设备在原有生物处理工艺的基础上，对混合、沉淀、过滤以及对滤料的反冲洗系统等进行了更加合理的设计和组合，是对有机废水处理装置的一项革新。该设备集去除BOD_5、COD、NH3-N于一体，具有技术性能稳定可靠、处理效果好、投资省、自动化运行、维护操作方便、不占地表面积、不需建筑盖屋、不需采暖保温等优点。经本设备处理的生活污水，水质达到国家排放标准。同时，我公司可根据客户要求同时配备中水回用设备。

二、设备工艺说明

1、埋设于地表以下，设备上面的地表可作为绿化或其他用地，不需要建房及采暖、保温。

2、二级生物接触氧化处理工艺均采用推流式生物接触氧化，其处理效果优于完全混合式或二级串联完全混合式生物接触氧化池。并比活性污泥池体积小，对水质的使用性强，耐冲击负荷性能好，出水水质稳定，不会产生污泥膨胀。池中采用新型弹性立体填料，比表面积大，微生物易挂膜，脱模，在同样有机物负荷条件下，对有机物去除率高，能提高空气中的氧在水中溶解度。

3、生化池采用生物接触氧化法，其填料的体积负荷比较低，微生物处于自身氧化阶段，产泥量少，仅需三个月（90天）以上排一次泥（用粪车抽吸或脱水成泥饼外运）。

4、除臭方式除采用常规高空排气，另配有土壤脱臭措施。

5、整个设备处理系统配有全自动电气控制系统和设备故障报警系统，运行安全可靠，平时一般不需要专人管理，只需适时地对设备进行维护和保养。

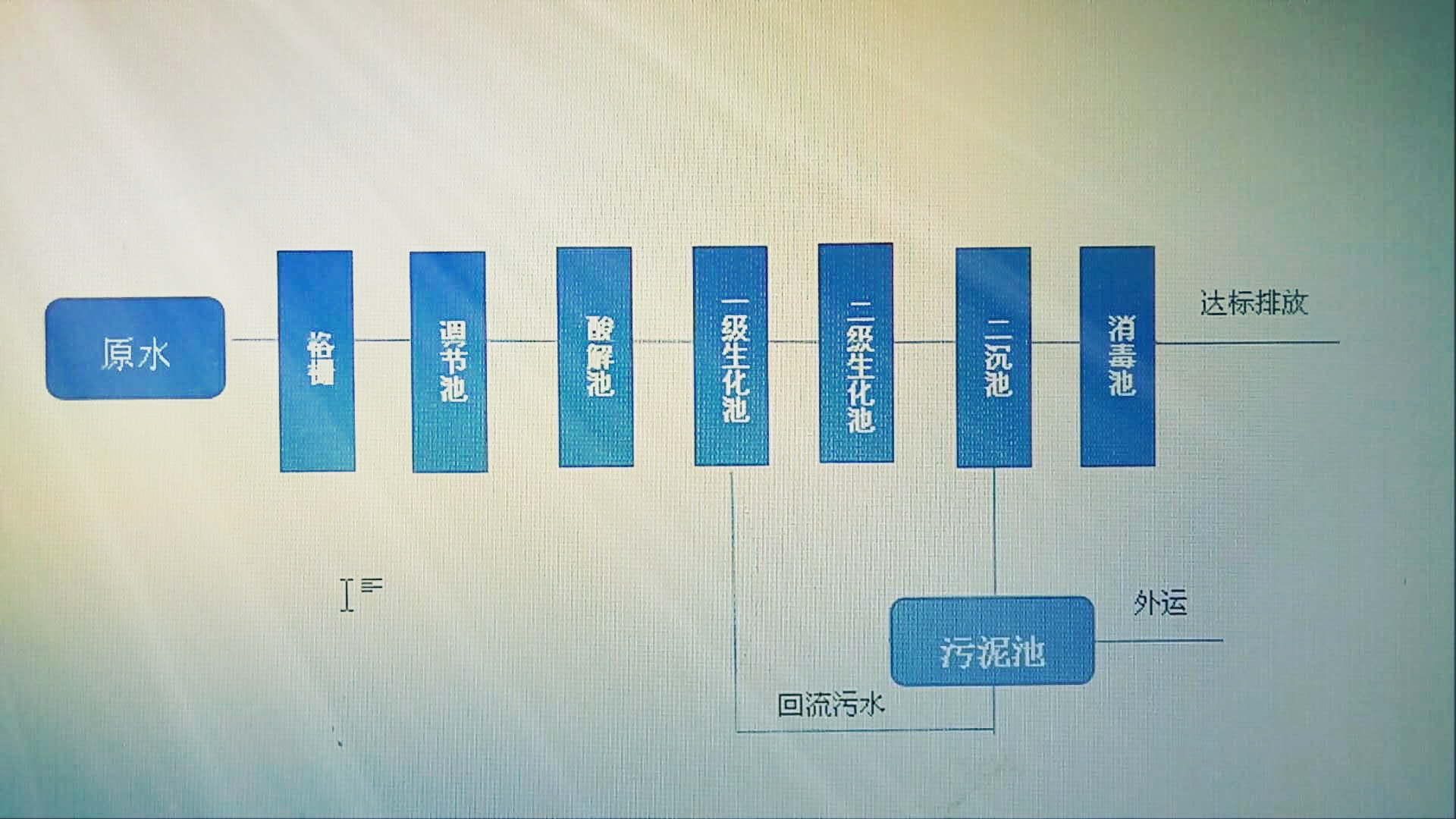

三、工艺流程图

四、适用范围

1、宾馆、饭店、疗养院、医院；

2、住宅小区、村庄、集镇；

3、车站、飞机场、海港码头、船舶；

4、工厂、矿山、部队、旅游景点、风景区；

     5、与生活污水类似的各种工业有机废水。

五、安装操作规程

  （1）设备的安装步骤及要求

1、根据安装图与基础图，准备基础以安装平面图大小尺寸为准，做好混凝土底板，基础要求平均承压5t/m²，基础必须水平，并应在混凝土基础浇注保养期结束后才能进行安装。

2、管道安装连接应该在设备就位时考虑好，设备就位时必须按说明书设备自重，配合吊车吨位大小，安装顺序按现场对照图就位，筒体的位置，方向不能放错，互相间距必须正确。

3、根据安装图，连接管道，设备就位后连接管道用橡皮垫紧固好，使连接处不渗漏。

4、安装完毕后设备与基础地板必须连接固定，保证不使设备移动， 同时须在设备中注入污水（无污水时，用其他水源或自来水代替），充满度必须达到70%以上，以防设备上浮。同时，检查好各管道有无渗漏。试水各管路口必须不渗漏，同时设备不受地面水上涨，而使设备错位和倾斜。

5、设备安装完毕无不妥后，即可用土填入设备四周与间隙中夯实，并整平地面。填土时应注意：（1）设备人孔盖板必须高出地坪50mm左右；（2）不能让土堵塞人孔盖板上的进气口。

6、把电控柜控制线与设备接通，接线时注意水下曝气机及潜污泵电机的转向，如地下室控制柜要放在通风处，保持干燥，一般控制柜不能放在露天。须防日晒，淋雨等。以免控制板及接线头漏电，烧毁控制板。

7、注意事项：（1）设备安装之处必须保证下雨不积水，（2）设备的出水管必须在相对地坪0.4m以下，（3）设备上方不得压有重物，不得有大型车辆经过(指无特殊设计的)，(4)设备一般不得抽空内部污水，以防止地下水把设备浮起。

8、注意本设备安装图及管道连接图按标准连接及平面布置，如用户要求可任意布置，但必须在订合同时提出。

9、连接好风机、水泵控制线路，并注意风机、水泵的转向必须正确无误。

   （2）电气控制说明

污水处理系统电控装置采用集中电气自动控制，主要以液位控制调节池提升水泵，风机房二台一用一备HC-80S风机时间相互切换运行，污泥循环泵的定时自动启停。在控制面板上设有自动－手动转换开关，必要时（如维修等）可切换为手动控制。

调节池提升水泵的启动受浮球控制，浮球开关由全密封的塑料作载体。浮球根据水池液位自动控制水泵启停。

当池内水位过低，（在停泵水位以下），池中二台水泵均无法启动。

在正常运转中使用水泵为一台。

当池中水位过高，（在报警水位以上），池中二台水泵同时启动。

风机二台，在6小时内自动交替切换使用，在调节池水位低于停泵水位时，工作风机保持每隔30分钟开启10分钟状态。

加药装置与系统联动。

动力线线管采用厚壁镀锌钢管，管子连接为焊接或套丝，良好接地。所有配出线用BV塑铜线，信号线用 KVV型电缆。

各类电器设备均设置电路短路和过载保护装置。

   （3） 设备使用前检查及设备启动

1、启动设备时检查好电路，接线控制柜线路是否正确，电压及电流是否符合要求。该设备控制为微机控制，采用进口可编程控制器控制，输出采用交流接触器，本控制柜可同时控制二台污泥泵，二台风机，并结合工作情况实时监测，具有自动保护报警功能，还配有手动，自动控制系统。启动水泵时检查水泵管路是否有渗漏及吸水，有无堵塞。

2、本设备水泵采用潜污泵，启动风机时检查旋转方向是否正确，切忌反转。

3、当厌氧池污水较少，液面低于水泵启动液位时，二台水泵都停止工作，这时，为使污水设备内生物膜的正常生长，风机采用间歇启动，启动10分钟，停止半小时自动运行。

4、沉淀池排泥控制，用污泥泵提升排泥，排泥周期为8小时，排泥时间为 8 分钟。当气提时二台风机同时启动以保证气量的供给。

5、设备控制中心在微机柜上按照设计编排工作程序一次完成。（无特殊情况下不得采用手动控制方式），手动控制通过面板上按键开关，由人工控制潜污泵、风机等开启和关闭。

   （4） 生物膜的培养

1、污水进入设备内；

2、启动风机，污泥泵、风机的充氧量减至正常充氧量的一半左右；

3、每天观察好氧池内填料情况，如填料上长了橙黄色或橙黑色的一层粘状物，即已培养好生物膜，培养间期一般要10 - 25天完成；

4、气温一般在摄氏15℃ - 25℃最为适宜；

5、如原污水浓度太低，培养生物膜的时间太长，必要时要加一点营养，主要以粪便为主或其它；

6、PH值一定要保证在6.5 - 8.5之间，原污水要保证达到可生化状态；

7、处理工业污水及医院污水，开始调试前要以生活污水为主，待生物膜培养好后，少量的不断进其它工业污水，使生物膜适应工业污水生长，即调试正常开始。

   （5）设备运行管理

1、将水泵、风机调至正常状态；

2、按设计运行程序工作，经常观察生物膜的生长情况。

3、一般情况下将控制柜置于自动位置上，由控制柜进行自动控制即可。平时只需一人每天定期巡视检查、运行情况及添加消毒的药剂。

   （6） 维护保养及故障排除

1、必须注意污水中不得有大块固体物质进入设备，以免堵塞管道与孔口和水泵损坏；

2、设备人孔必须盖好，以防发生意外或掉入大块固体物质；

3、进入设备的污水PH值必须在6—9之间，偏酸偏碱会影响生物膜的正常生长；

4、风机一般运行6个月左右需要换机油一次，以提高风机使用寿命；

5、必须保证风机进气口畅通。

6、故障排除：



    七、注意事项

 通常地埋式设备所用材料有玻璃钢与碳钢两种类型，在购买设备时需要问清我公司材料，在工艺及其他条件相同时，材料不同价格将有很大差异。

---
